Hangzhou Ocean Industry Co., Ltd. er en av de ledende produsentene og leverandørene av fv-serien transportørkjeder i Kina. Velkommen til engros bulk holdbare industrikjeder og kraftoverføringsdeler laget i Kina her fra fabrikken vår. Alle tilpassede produkter er med høy kvalitet og konkurransedyktig pris.
Hangzhou Ocean Industry CO.,Ltd. er profesjonell produsent og de fleste av våre varer er eksportert til Europa siden 2005.
Våre spesialutstyr og landbrukskjeder passer til alle de tøffe arbeidsforholdene på gården. De er laget av slitesterkt legert stål med anti-korrosjonsbelegg og er kompatible med spesialtilpassede K, F, CA-tilbehør for hogstmaskiner, traktorer og ballepresser. Høy strekkfasthet for lengre levetid, fleksibel OEM & ODM for globale grossister av landbruksmaskiner.
Parameter
De fleste av våre OEM-kunder sender oss tegninger, og vi vil produsere i henhold til tegningen deres. Du kan også sende oss tegningen via e-post, så vil ingeniøren vår tilby hjelp. Hvis ingen tegning, prøve også OK. Katalog også OK.

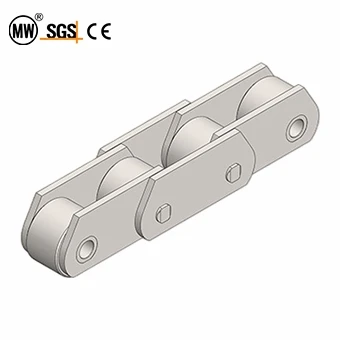

FV-seriens transportørkjeder oppfyller DIN-standarden, hovedsakelig inkludert FV-type transportørkjede, FVT-type transportørkjede og FVC-type hulpinneaksel-transportørkjede
FV-serien transportørkjede refererer til rullekjede eller hylsekjede hvis kjedestigning er metrisk heltall (forskjellige stigninger fra 40 mm til 500 mm). Rullene har ulike strukturelle former, og diverse tilbehør er konfigurert i henhold til servicebetingelsene
FV-typen er overføringskjede med solid pinne, FVC-typen er transmisjonskjede med hul pinne, FVT-typen er transmisjonskjede med stor rulleforhøyende kjedeplate, og FV-type og FVT-kjede har to typer produkter med strekkfasthetsindekser for brukere å velge mellom.
Produktene er mye brukt i europeiske markeder, transportmaterialer for generell transport og mekanisert transportutstyr.
Tegninger og parameterdata
FVT-serien transportørkjeder
| DIN Kjede nr. |
Pitch | Rulle diameter |
Pin diameter |
Busk diameter |
Tallerken tykkelse |
||||||
| P | d1 maks |
d2 maks |
d3 maks |
T maks |
|||||||
| mm | mm | mm | mm | mm | |||||||
| FVT40 | 40.0 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | 32.0 | 10.0 | 15.0 | 3.0 |
| FVT63 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | - | 40.0 | 12.0 | 18.0 | 4.0 |
| FVT90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 14.0 | 20.0 | 5.0 |
| FVT112 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 55.0 | 16.0 | 22.0 | 6.0 |
| FVT140 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 60.0 | 18.0 | 25.0 | 6.0 |
| FVT180 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | 70.0 | 20.0 | 30.0 | 8.0 |
| FVT250 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | - | 80.0 | 26.0 | 36.0 | 8.0 |
| FVT315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 30.0 | 42.0 | 10.0 |
| DIN Kjede nr. |
Bredde mellom indre plater |
Pin lengde |
Tallerken dybde |
Strekk styrke |
|||
| b1 min |
L maks |
Lc maks |
h2 maks |
h maks |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| FVT40 | 18.0 | 36.0 | 39.0 | 35.0 | 22.5 | 40.0/9091 | 47.0/10681 |
| FVT63 | 22.0 | 45.0 | 48.5 | 40.0 | 25.0 | 63.0/14317 | 75.0/17045 |
| FVT90 | 25.0 | 53.0 | 56.5 | 45.0 | 27.5 | 90.0/20453 | 115.0/26136 |
| FVT112 | 30.0 | 62.0 | 66.0 | 50.0 | 30.0 | 112.0/25452 | 170.0/38636 |
| FVT140 | 35.0 | 67.0 | 71.5 | 60.0 | 37.5 | 140.0/31815 | 180.0/40908 |
| FVT180 | 45.0 | 86.0 | 92.0 | 70.0 | 45.0 | 180.0/40908 | 250.0/56817 |
| FVT250 | 55.0 | 97.0 | 103.5 | 80.0 | 50.0 | 250.0/56817 | 300.0/68181 |
| FVT315 | 65.0 | 113.0 | 126.5 | 90.0 | 55.0 | 315.0/71591 | 480.0/109089 |
| *Q angir strekkfastheten etter herding | |||||||
FV-serien transportørkjeder med fester
| DIN Kjede nr. |
P | L | G | d4 | F | W | h4 |
| mm | mm | mm | mm | mm | mm | mm | |
| FV40 | 50.0 63.0 80.0 100.0 125.0 |
△ △ 25.0 30.0 30.0 |
45.0 31.0 45.0 50.0 60.0 |
6.5 | 25.0 | 40.5 | 20.0 |
| FV63 | 63.0 80.0 100.0 125.0 160.0 |
△ 25.0 30.0 40.0 50.0 |
40.0 45.0 50.0 60.0 70.0 |
8.4 | 34.0 | 50.0 | 30.0 |
| FV90 | 63.0 80.0 100.0 125.0 160.0 200.0 250.0 |
△ 25.0 30.0 40.0 50.0 60.0 65.0 |
30.0 45.0 50.0 60.0 70.0 80.0 85.0 |
8.4 | 40.0 | 64.0 | 35.0 |
| FV112 | 100.0 125.0 160.0 200.0 250.0 |
30.0 40.0 50.0 65.0 80.0 |
50.0 65.0 75.0 90.0 105.0 |
11.0 | 50.0 | 70.0 | 40.0 |
| △ Vedlegg med 1 hull | |||||||
| DIN Kjede nr. |
P | L | G | d4 | F | W | h4 |
| mm | mm | mm | mm | mm | mm | mm | |
| FV140 | 100.0 125.0 160.0 200.0 250.0 |
30.0 40.0 50.0 65.0 80.0 |
55.0 65.0 75.0 90.0 105.0 |
11.0 | 50.0 | 81.0 | 45.0 |
| FV180 | 125.0 160.0 200.0 250.0 315.0 |
35.0 50.0 65.0 80.0 100.0 |
63.0 80.0 95.0 110.0 130.0 |
13.0 | 64.0 | 91.0 | 45.0 |
| FV250 | 160.0 200.0 250.0 315.0 400.0 |
50.0 65.0 80.0 100.0 100.0 |
80.0 95.0 110.0 130.0 130.0 |
14.0 | 69.0 | 106.0 | 55.0 |
| FV315 | 160.0 200.0 250.0 315.0 400.0 |
△ 65.0 80.0 100.0 100.0 |
50.0 95.0 110.0 130.0 130.0 |
14.0 | 85.0 | 130.0 | 60.0 |
| △ Vedlegg med 1 hull | |||||||
| Kjede nr. | Pitch | Rulle diameter |
Bredde mellom indre plater |
Pin diameter |
Pin lengde |
Strekk styrke |
Gjennomsnittlig strekk styrke |
Vekt per måler |
|
| P | d1 maks |
b1 min |
d2 maks |
L maks |
Lc maks |
Q min |
Q0 | q | |
| mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| FV40A2.02-P-40 | 40.00 | 32.00 | 18.00 | 10.00 | 36.0 | 40.0 | 40.0/8992 | 44.0 | 4.98 |
| FV63A2F4-S-100 | 100.00 | 26.00 | 22.00 | 12.00 | 46.0 | 50.0 | 63.0/14172 | 69.3 | 3.95 |
| FV90A2F1-P-85 | 85.00 | 50.00 | 25.00 | 14.00 | 52.0 | 56.5 | 90.0/20250 | 100.0 | 10.15 |
| FV90A2F1-P-100 | 100.00 | 50.00 | 25.00 | 14.00 | 52.0 | 56.5 | 90.0/20250 | 100.0 | 8.74 |
| FV112F1A1-P-100 | 100.00 | 55.00 | 30.00 | 16.00 | 71.0 | 76.5 | 180.0/40492 | 200.0 | 14.30 |
| FV112F1A1-P-80 | 80.00 | 55.00 | 30.00 | 16.00 | 71.0 | 76.5 | 180.0/40492 | 200.0 | 16.60 |
| FV112F14A2-P-125 | 125.00 | 55.00 | 30.00 | 16.00 | 63.0 | 67.5 | 112.0/25454 | 123.2 | 10.00 |
| FV180F21A2-P-160 | 160.00 | 80.00 | 45.00 | 20.00 | - | 90.0 | 180.0/40492 | 200.0 | 20.40 |
| FV250K2F8-P-250 | 250.00 | 80.00 | 55.00 | 26.00 | - | 107.5 | 250.0/56817 | 275.0 | 22.60 |
| Kjede nr. | P | L1 | G | F | W | h₄ | h2 | d4 | T |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| FV40A2.02-P-40 | 40.00 | 17.00 | 30.00 | 60.0 | 90.0 | 20.0 | 25.0 | 6.4 | 3.00 |
| FV63A2F4-S-100 | 100.00 | 30.00 | 50.00 | 86.0 | 106.0 | 20.0 | 30.0 | 10.0 | 4.00 |
| FV90A2F1-P-85 | 85.00 | 40.00 | 60.00 | 80.0 | 109.2 | 40.0 | 35.0 | 9.5 | 5.00 |
| FV90A2F1-P-100 | 100.00 | 40.00 | 60.00 | 80.0 | 109.2 | 40.0 | 35.0 | 9.5 | 5.00 |
| FV112F1A1-P-100 | 100.00 | △ | 50.00 | 120.0 | 164.0 | 50.0 | 40.0 | 15.0 | 8.00 |
| FV112F1A1-P-80 | 80.00 | △ | 50.00 | 120.0 | 164.0 | 50.0 | 40.0 | 15.0 | 8.00 |
| FV112F14A2-P-125 | 125.00 | 40.00 | 65.00 | 100.0 | 130.0 | 40.0 | 40.0 | 11.0 | 6.00 |
| FV180F21A2-P-160 | 160.00 | 50.00 | 80.00 | 140.0 | 180.0 | 40.0 | 50.0 | 14.0 | 8.00 |
| FV250K2F8-P-250 | 250.00 | 80.00 | 120.00 | 140.0 | 191.0 | 50.0 | 60.0 | 14.0 | 8.00 |
| △ Vedlegg med 1 hull | |||||||||
| DIN Kjede nr. |
Pitch | Rulle dimensjon |
Busk diameter |
||||||||||
| P | d1 maks |
d4 maks |
d5 maks |
d6 maks |
G | d3 maks |
|||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| FV40 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | - | 32.0 | 20.0 | 40.0 | 50.0 | 4.0 | 15.0 |
| FV63 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | 40.0 | 26.0 | 50.0 | 63.0 | 5.0 | 18.0 |
| FV90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 30.0 | 63.0 | 78.0 | 6.5 | 20.0 |
| FV112 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | 55.0 | 32.0 | 72.0 | 90.0 | 7.5 | 22.0 |
| FV140 | 63.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | 60.0 | 36.0 | 80.0 | 100.0 | 9.0 | 26.0 |
| FV180 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | 70.0 | 42.0 | 100.0 | 125.0 | 13.0 | 30.0 |
| FV250 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | 80.0 | 50.0 | 125.0 | 155.0 | 15.0 | 36.0 |
| FV315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 60.0 | 140.0 | 175.0 | 18.0 | 42.0 |
| DIN Kjede nr. |
Bredde mellom indre plater |
pin diameter |
Pin lengde |
Tallerken dybde |
Tallerken tykkelse |
Strekk styrke |
||
| b1 min |
d2 maks |
L min |
Lc maks |
h2 maks |
T maks |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| FV40 | 18.0 | 10.0 | 36.0 | 39.0 | 25.0 | 3.0 | 40.0/9091 | 47.0/10681 |
| FV63 | 22.0 | 12.0 | 45.0 | 48.5 | 30.0 | 4.0 | 63.0/14317 | 75.0/17045 |
| FV90 | 25.0 | 14.0 | 53.0 | 56.5 | 35.0 | 5.0 | 90.0/20453 | 115.0/26136 |
| FV112 | 30.0 | 16.0 | 62.0 | 66.0 | 40.0 | 6.0 | 112.0/25452 | 170.0/38636 |
| FV140 | 35.0 | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31815 | 180.0/40908 |
| FV180 | 45.0 | 20.0 | 86.0 | 92.0 | 50.0 | 8.0 | 180.0/40908 | 250.0/56817 |
| FV250 | 55.0 | 26.0 | 97.0 | 103.5 | 60.0 | 8.0 | 250.0/56817 | 300.0/68181 |
| FV315 | 65.0 | 30.0 | 113.0 | 126.5 | 70.0 | 10.0 | 315.0/71591 | 480.0/109089 |
| *Q angir strekkfastheten etter herding | ||||||||
| Kjede nr. | Pitch | Rulle diameter |
Pin diameter |
Pin lengde |
Tallerken dybde |
Tallerken tykkelse |
Strekk styrke |
Vekt per måler |
||||||
| P | d1 maks |
d3 maks |
d4 maks |
d5 maks |
d6 maks |
G | d2 maks |
L maks |
Lc maks |
h2 maks |
t/T maks |
Q min |
q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kg/m | |
| FV40F3-P-63 | 63.0 | 32.0 | - | - | - | - | - | 10.0 | 38.1 | 41.5 | 45.0 | 4.0 | 80.0/17985 | 2.13 |
| FV63F11-P-100 | 100.0 | 40.0 | - | - | - | - | - | 14.0 | 37.0 | - | 30.0 | 4.0 | 60.0/13488 | 3.89 |
| FV63F12-P-125 | 125.0 | 40.0 | - | - | - | - | - | 10.0 | 44.5 | 48.0 | 30.0 | 4.0 | 63.0/14162 | 3.84 |
| FV90-B-50 | 50.0 | - | 20.0 | - | - | - | 14.0 | 52.0 | 56.4 | 35.0 | 5.0 | 90.0/20453 | 6.10 | |
| FV90F9-B-100 | 100.0 | - | 20.0 | - | - | - | 14.0 | 60.2 | 64.6 | 35.0 | 6.0/8.0 | 90.0/20453 | 6.00 | |
| FV90F10-B-100 | 100.0 | - | 20.0 | - | - | - | 14.0 | 60.2 | 64.6 | 40.0 | 6.0/8.0 | 90.0/20453 | 6.83 | |
| FV112-S-63 | 63.0 | - | - | 32.0 | - | - | 16.0 | 63.0 | 67.5 | 40.0 | 6.0 | 112.0/25454 | 8.80 | |
| FV140-B-80 | 80.0 | - | 26.0 | - | - | 18.0 | 67.0 | 72.5 | 45.0 | 6.0 | 140.0/31473 | 8.55 | ||
| FV140-PF1-125 | 125.0 | 65.0 | - | - | - | - | - | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31473 | 12.76 |
| FV140F27-F-125 | 125.0 | - | - | - | 80.0 | 93.5 | 9.5 | 18.0 | 68.4 | 73.0 | 45.0 | 6.4 | 140.0/31473 | 17.00 |
| FV180-B-150 | 150.0 | - | 30.0 | - | - | - | - | 20.0 | 85.5 | 92.0 | 50.0 | 8.0 | 180.0/40492 | 8.24 |
FAQ
Spørsmål: Hvilke strukturelle varianter er tilgjengelige for FV-seriekjeder?
A: Solid pin FV, hul pin FVC og high roller FVT typer for valg.
Spørsmål: Kan matchende tilbehør monteres på FV-transportørkjeder?
A: Ulike vedlegg av A/K-type kan tilpasses etter formidlingskrav.
Spørsmål: Hvor lang er leveringstiden og forsendelsen din?
A: 1.Eksempler på kundeemner-: vanligvis 10 virkedager.
2. Produksjonstid-: 20–40 virkedager etter at du har mottatt innskuddet ditt.
Spørsmål: Hva er fordelene dine?
A: 1. Produsent, den mest konkurransedyktige prisen og god kvalitet.
2. Perfekte tekniske ingeniører gir deg den beste støtten.
3. OEM er tilgjengelig.
4. Rikt lager og rask levering.
